A ESTACA MEGA COMO SOLUÇÃO EFICIENTE NO COMBATE À FATORES CRÍTICOS
Conheça os fatores envolvidos na análise do problema de recalque de fundações e as melhores soluções para o seu enfrentamento.
Descubra como lidar com recalques em fundações. Este artigo oferece insights sobre intervenções necessárias para corrigir esses problemas estruturais.
Aprenda como lidar com recalque de fundação corrrigindo esta patologia de forma eficaz.
Este artigo oferece insights sobre as intervenções necessárias para corrigir este problema e garantir a reestabilização da sua construção.
Há várias situações que exigem o reforço das fundações, visando sempre assegurar a segurança estrutural de uma edificação. Atualmente, existem diversas técnicas para a recuperação de fundações comprometidas, muitas das quais são empregadas também com o propósito de aumentar a capacidade de suporte das fundações existentes. Com isso, é importante que a busca pela melhor solução seja fundamentada em análises de fatores de segurança, economia e exequibilidade.
Neste caso as fundações existentes não apresentam as condições adequadas e suficientes ao suporte das cargas atuantes sobre a mesma gerando a ocorrência de desníveis (consequencia de recalques ou adensamentos) e/ou inclinações (consequencia de desaprumos) que se manifestam de diversas formas nos elementos construtivos.
Os motivos pelos quais as fundações apresentam mau desempenho são diversos, mas de forma resumida podemos relacionar os principais dentro destes três casos:
1O Caso – Recalques relacionados ao terreno de fundação
2O Caso – Recalques decorrentes de erros de projeto
3O Caso – Recalques decorrentes de falhas na execução
A necessidade da execução de reforços nas fundações decorrem, na maioria das vezes, de fatores que foram negligenciados em etapas de projeto e/ou execução devidos a:
No caso de recuperações das fundações a meta é proporcionar a resistência necessária para garantia da sua estabilidade. O reforço, nesses casos, é feito para reconstituir a parte da capacidade de carga perdida. Os principais sintomas desta manifestação relativos à sua localização podem ser encontradas em paredes, lajes, vigas, pilares, portas, janelas e pisos. No que diz respeito à forma de manifestação estarão dispostas no formato de trincas, fissuras, rachaduras, fendas, afundamentos, inclinações e desníveis, sendo decorrentes de mau funcionamento, rompimento de tubulações embutidas, etc.
Algumas fissuras e pequenas rachaduras nem sempre são motivo de preocupação, no entanto, se você começar a notar mudanças nos encravamentos de portas, janelas ou rachaduras significativas nas paredes, há uma boa chance de que sua propriedade esteja enfrentando um problema de recalque de fundação que pode exigir reparos especializados.
Fundação, resumidamente, é todo elemento que transmite os esforços da estrutura para o solo, como, baldrames, sapatas, estacas, radiers ou tubulões.
A construção de uma edificação começa pela sondagem e a demarcação da área do terreno sobre o qual ela será erguida.
Esta sondagem, é uma espécie de radiografia do terreno, identifica as camadas do solo e a sua resistência, além de detectar a presença do lençol freático (água), e informações fundamentais para que o calculista projete adequadamente as fundações.
Estas devem alcançar a camada de solo de resistência média, mas, infelizmente existem fundações que em grande parte dos casos acarretam trincas, fissuras e até rachaduras, mas isso não se limita a fundações (trincas também ocorrem por defeitos estruturais e construtivos). Além desses “males” as fundações mal projetadas podem acarretar desmoronamento e outros problemas.
Estatísticas comprovam que mais de 90% das trincas e rachaduras são causadas por recalque das fundações.
Para que não aconteçam situações assim, é utilizado métodos para REFORÇO DE FUNDAÇÕES que, são em boa parte, adaptações dos sistemas já existentes para a execução dos alicerces.
Os reforços de fundações muitas vezes complementam o processo de recuperação de uma obra, sendo muitas vezes aplicados em edificações que sofrem patologias decorrentes de recalques. Isso ocorre pela erosão de material ou alteração nas características do solo.
O reforço de fundações pode ser definido como qualquer tipo de intervenção que vise a melhoria do conjunto solo/fundação/estrutura já existente, aumentando a resistência ou suprindo a ausência da mesma.
Há uma série de situações que exigem o reforço de fundações sob edifícios.
As técnicas para ampliar a capacidade de suporte de uma fundação são variadas.
A busca pela melhor solução exige a compatibilização de uma série de condicionantes de ordem técnica, econômica, de exequibilidade e segurança, por isso mesmo deve ser indicada por engenheiro geotécnico experiente.
Vale lembrar que as dificuldades encontradas nesse tipo de obra são grandes, a começar pelas condições de trabalho, já que o objeto de intervenção está enterrado.
Outro desafio é impactar o mínimo possível na fundação existente.
Além disso, é preciso garantir que as fundações originais e o reforço trabalhem como um sistema único.
Como você pode observar, independente da solução adotada, toda intervenção na fundação existente requer conhecimento profundo de engenharia geotécnica, grande experiência nesta área e cuidado sempre redobrado quando da sua execução para que a busca para sua correção não acabe por gerar problemas em outros pontos da estrutura.
As fundações existentes apresentam condições inadequadas para o suporte das cargas atuantes sobre a mesma decorrente de problemas de recalques que se manifestam na forma de desníveis e inclinações da estrutura.
No caso de recuperações das fundações a meta é proporcionar a resistência necessária à sua estabilidade.
São vários os motivos pelos quais as fundações apresentam problemas ou desempenho insuficiente, mas na maioria dos casos são três: acidentes, erro de projeto ou erro de execução.
Os reforços ou substituição de fundações decorrem na maioria das vezes de fatores que foram negligenciados em etapas de projeto e/ou execução, sendo suas principais causas: má qualidade nos materiais ou falta de mão-de-obra e equipamentos especializados na execução de fundações.
Quanto aos efeitos na parte aparente da estrutura, ou seja, nas paredes, lajes, vigas, pilares, portas, janelas, pisos esses efeitos são evidentes e se demonstram em trincas, afundamentos, inclinações, desníveis, mau funcionamento, rompimento de tubulações embutidas, etc.
Nos últimos anos, os avanços tecnológicos na área de reforço de fundações aconteceram mais nos materiais empregados do que nas técnicas de execução em si. “Para o caso de utilização de estaca mega, o avanço mais visível refere-se à utilização de estacas metálicas de maior capacidade”, diz Gotlieb. Segundo ele, hoje há uma gama muito grande de perfis metálicos, de diferentes bitolas e capacidade de carga estrutural, que permite suportar cargas maiores do que no passado, desde que se tenha reação suficiente.
O reforço de fundações sem aprofundamento está muito relacionado ao conhecimento profundo da geotecnia e demanda conhecimentos sólidos a respeito da caracterização dos solos.
Nesse tipo de reforço pode-se optar por dois tipos de processos, sendo eles:
A injeção de calda de cimento busca a melhoria da resistência do terreno de fundação onde este se apresentar sob tensão mediante a aplicação de microcimento, com viscosidade próxima d’água. Estas injeções são aplicadas com equipamentos similares aos utilizados na aplicação de tirantes.
Processo que se utiliza de dois produtos reativos: polissicato de sódio e o sulfeto de alumínio (joosten) que ao entrarem em contato entre si petrificam o solo estabilizando-o. Este sistema é também empregado em escavação perigosa ou outros problemas específicos.
O processo correspondente ao congelamento do solo é raramente utilizado e sempre em caráter provisório, tendo sido empregado no edifício da Rua Líbero Badaró na cidade de São Paulo capital na década de 1940 com brilhante resultado.
Quando a obra exige aumentar a capacidade de carga de fundações diretas do tipo sapatas ou tubulões o aumento da área de apoio da base destes elementos é uma solução.
A técnica consiste em ampliar a seção da base do elemento de fundação através da inserção de concreto seguido do chumbamento das ferragens e da aplicação de resinas colantes para garantir a aderência perfeita entre os concretos antigo e novo.
Em situações onde o reforço das fundações sem aprofundamento não é viável é necessário a realização do reforço com aprofundamento.
A execução de fundações mais profundas que passam a atingir lentes de solo mais resistente com aumento na taxa de trabalho obtida na interface da estrutura com o terreno de fundação. Prevê deformações secundárias.
Este procedimento considera a execução de novas estacas posicionadas em torno das fundações existentes e posterior solidarização da fundação antiga com o reforço mediante a utilização de um novo bloco de coroamento estrutural que englobe o conjunto de estacas.
A estaca raiz, também conhecida como microestaca, é instalada através de perfuração do solo com água, utilizando um tubo metálico. Em seguida, uma armadura é inserida e uma mistura de cimento e areia é adicionada para reforçar a estrutura. Os equipamentos utilizados para estacas raiz são pequenos e podem ser operados em espaços reduzidos. Elas podem ser instaladas em diferentes ângulos, o que proporciona flexibilidade no processo executivo. Apesar das vantagens, como a ausência de vibrações durante a instalação e a adaptabilidade a espaços limitados, a circulação de água durante o processo pode tornar o solo instável, requerendo medidas adicionais de suporte. Além disso, é importante estar ciente de que a lavagem da ponta das estacas existentes pode comprometer sua capacidade de carga, o que pode ser crítico em situações específicas.
A estaca helicoidal é uma técnica recente no mercado e tem a característica de serem totalmente limpas. Esta técnica foi usada na instalação de totens em shoppings. Elas podem ser provisórias, pois é possível a retirada e recuperação das peças.
A estaca estaca mega, também conhecida como estaca prensada, é uma técnica utilizada pela SOLIDUSENG para eliminar o recalque do solo de forma definitiva. Esse processo envolve a aplicação de força através de um sistema hidráulico sobre elementos pré-fabricados de concreto, que são cravados sob pressão, um a um, utilizando a própria viga de fundação como sistema de reação.
Durante a execução, um manômetro na bomba injetora monitora a pressão exercida pelo pistão, permitindo um controle preciso do processo. Além de eliminar o recalque, essa técnica possibilita o reprumo e renivelamento estrutural conforme as necessidades de cada projeto, garantindo segurança e estabilidade.
Erros de projeto ou execução de suas fundações são mais comuns do que se imagina.
Nestes casos o pessoal leigo pode verificar a eventual existência de patologias relacionadas a problemas nas fundações, identificando a ocorrência de um ou mais dos sintomas abaixo descritos:

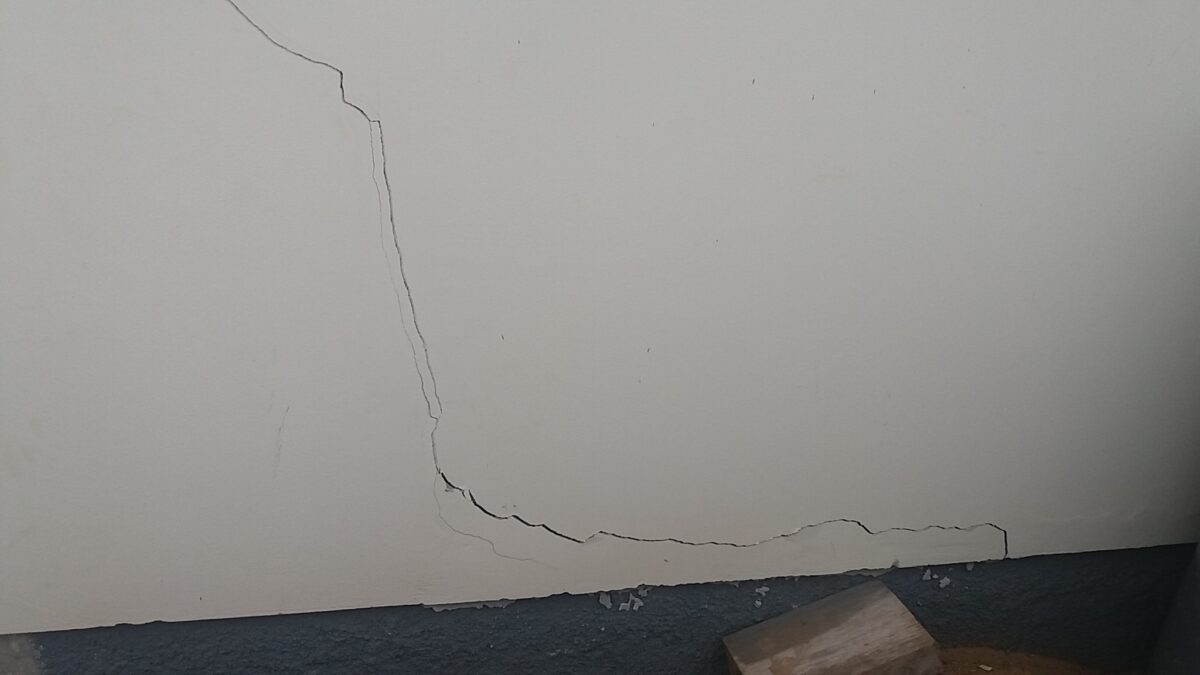

Trincas em paredes, pisos ou lajes
Presença de aberturas em paredes com forma linear e direção predominantemente inclinada à 45o com comprimento variável podendo ser curto ou longo.
Sinais de afundamento em piso
Sinais de afundamento em pisos podem ser identificados através da existência de sobressaltos ou diferenças de inclinação, hora plano, hora inclinado.
Portas e janelas com mal funcionamento.
Empenamento de portas e janelas que não correm adequadamente nos trilhos do piso ou batente.
Ruídos, estalos, barulhos na estrutura.
Escuta de ruídos, barulhos ou estalos sem motivo aparente.
Concluindo
É importante ressaltar que ao mencionarmos que essas lesões podem ser indícios de tais ocorrências, fazemos isso considerando a provável ligação entre essas manifestações e os recalques nas fundações, entretanto é fundamental que essa conexão seja sempre confirmada por um Engenheiro Civil ou Arquiteto especializado nesta matéria.
De uma variada gama de anomalias construtivas que geram um conjunto de lesões nas estruturas com as mais diferentes causas, o recalque de fundação, dependendo do grau de risco que assume, acaba se tornando efetivamente o caso patológico mais grave onde a adoção de procedimentos de reforço estrutural das fundações por vezes se torna a única alternativa possível.
A Soliduseng executa obras de reforço de fundação dentro de um cronograma executivo por nós elaborado que se origina no processo de vistoria inicial e finaliza no que popularmente é conhecido como pós venda onde é verificado se os procedimentos planejados, projetados e executados surtiram os efeitos esperados.
Assim, o reforço empregado pela Soliduseng é a estaca prensada tipo mega dimensionada para extinguir o processo de recalque ou adensamento de solo medido, bem como oferecer as condições de estabilidade e segurança necessárias.
A empresa executa, com base no estabelecido no Memorial Descritivo e projeto gráfico de reforço correspondente a instalação dos cilindros hidráulicos com comando a distancia que promovem a prensagem das estacas mega nos pontos previamente demarcados. As estacas mega poderão ser de aço ou concreto nas dimensões e seções comercialmente adotadas.
No caso destas estacas serem de concreto, as mesmas são fabricadas, transportadas, descarregadas na obra e prensadas pela própria empresa dentro de um pacote que envolve não apenas material e mão de obra, mas toda a assessoria técnica consultiva que se faz necessária especialmente em casos como este.

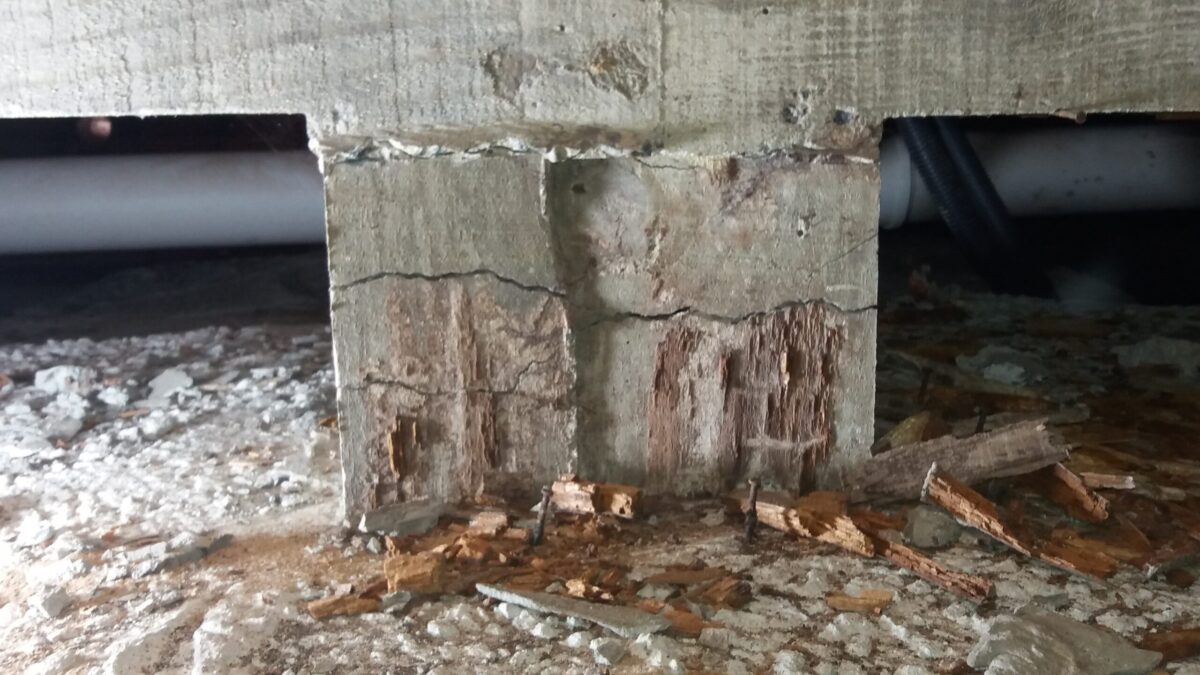

Recalque das fundações assentes sobre lente de solo arenoso em profundidade extremamente reduzida provoca flexão em um número significativo de sapatas com perda de sua capacidade portante.
Empresa de Engenharia especializada na solução de problemas relacionados com existência de recalques de fundações em edificações.
